Motè axial flux (ki rele tou "motè disk") diferan de motè radial konvansyonèl nan chemen flux yo. Espas lè a se plan, ak direksyon jaden mayetik espas lè a paralèl ak aks motè a.
Avantaj teknolojik debaz motè axial flux se nan estrikti yo: rotor wotasyon an sitiye sou bò stator la (olye ke andedan stator la), sa ki pèmèt yon dyamèt rotor pi gwo.
Depi koupl=fòs × reyon, pi wo pwodiksyon koupl ka reyalize anba menm fòs la.
Sa vle di ke pi wo pwodiksyon koupl ka jwenn pandan w ap itilize menm materyèl leman pèmanan ak fil kwiv.
Tipikman, desen ki anplwaye nouvo motè flux axial ka amelyore dansite koupl pa plis pase 30% konpare ak desen ki itilize tradisyonèl motè flux radial.
Aplikasyon:
Nan sektè kondwi elektrik otomobil la, ki itilize motè synchrone leman pèmanan oswa motè endiksyon, motè tradisyonèl radial yo ap devlope anpil pou optimize pwa ak pri; sepandan, plas pou plis avansman teknolojik trè limite. Se poutèt sa, chanje nan yon kalite konplètman diferan nan motè ka yon bon altènatif.
Akòz estrikti kontra enfòmèl ant li yo, pwofil plat ak ultra-mens, ti gwosè, pwa lejè, ak gwo dansite pouvwa, motè axial flux yo te sijè a anpil efò devlopman nan dènye dekad la, ak anpil devlopè k ap travay pou amelyore teknoloji a ak adapte li pou nouvo aplikasyon tankou motosiklèt elektrik, gous ayewopò, kamyon livrezon, machin elektrik, e menm avyon elektrik.
Teknoloji kle:
Motè axial flux natirèlman posede dansite pouvwa segondè. Kounye a, konsantre rechèch (sa vle di, tandans teknolojik) nan jaden an machin enèji nouvo pou kalite motè sa a manti nan amelyore efikasite, diminye depans, entegrasyon sistèm, ak NVH (bri, vibrasyon, ak severite) amelyorasyon.
Inovasyon nan teknoloji motè axial flux sitou manti nan konsepsyon estriktirèl, pandan y ap defi teknik yo kouche nan jesyon tèmik, materyèl avanse, ak pwosesis pwodiksyon an mas.
Rechèch topoloji:

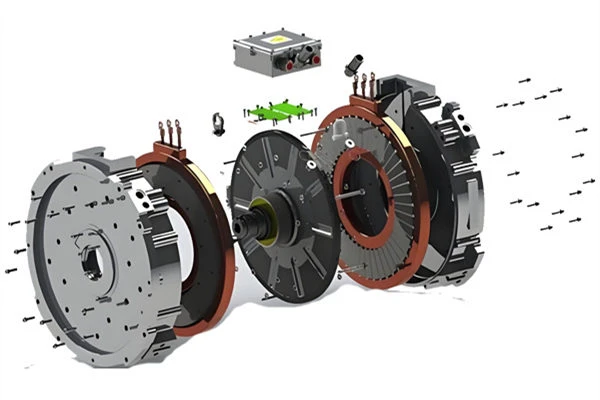

Dapre kantite stator ak rotor, pozisyon relatif yo ak sikwi mayetik prensipal la, topoloji debaz yo ka klase nan kat kalite: yon sèl -stator sèl- estrikti rotor, doub-stator yon sèl- estrikti rotor, yon sèl -stator doub-èstrikti rotor, ak estrikti milti{{6}.
Yo ta dwe chwazi topoloji estriktirèl ki apwopriye a dapre senaryo aplikasyon espesifik, pwosesis, ak faktè pri. Kounye a, endistri kondwi elektrik otomobil la ap fè yon analiz konplè sou pèfòmans, posibilite teknolojik, ak pri divès kalite topoloji motè axial flux, konsantre sou de topoloji prensipal estriktirèl: double -stator sèl- rotor ak yon sèl -stator doub-rotor.
Rechèch topoloji:
Dapre kantite stator ak rotor, pozisyon relatif yo ak sikwi mayetik prensipal la, topoloji debaz yo ka klase nan kat kalite: yon sèl -stator sèl- estrikti rotor, doub-stator yon sèl- estrikti rotor, yon sèl -stator doub-èstrikti rotor, ak estrikti milti{{6}.
Yo ta dwe chwazi topoloji estriktirèl ki apwopriye a dapre senaryo aplikasyon espesifik, pwosesis, ak faktè pri. Kounye a, endistri kondwi elektrik otomobil la ap fè yon analiz konplè sou pèfòmans, posibilite teknolojik, ak pri divès kalite topoloji motè axial flux, konsantre sou de topoloji prensipal estriktirèl: double -stator sèl- rotor ak yon sèl -stator doub-rotor.
Pwosesis rechèch:

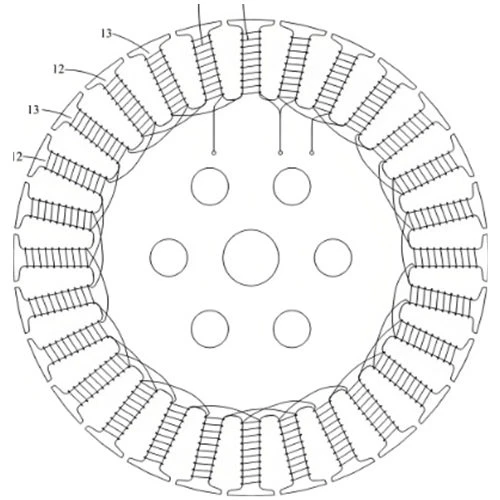

Pou egzanp, devlope rektangilè -seksyon kwa fil kwiv, likidasyon helical konsantre, ak pwosesis milti-powo likidasyon pou likidasyon yo;
devlope enstalasyon fiks ki segman -pèt ak pwosesis pwoteksyon demagnetizasyon soulye poto pou leman pèmanan;
devlope splicing segman yokeless, boulon fikse nan fen kouvèti, ak pwosesis fabrikasyon metaliji poud pou nwayo stator la;
ak devlope teknoloji otomatik stator ak rotor asanble, pwodiksyon otomatik nan kondiktè plat fòme bobin, ak fleksib otomatik pwodiksyon liy pwosesis pou satisfè bezwen pwodiksyon an mas.
Kontwòl koupl ak kontwòl feblès jaden:
Fè rechèch sou modèl matematik koefisyan kowòdone stator ak rotor yo, bati modèl simulation sistèm, ak etidye nouvo modèl vektè doub -strateji kontwòl prediksyon koupl pou diminye rid koupl ak amelyore pèfòmans kontwòl koupl.
Pou sifas -monte estrikti leman pèmanan motè axial flux, kote inductances AC ak DC yo egal ak piti anpil, kontwòl vektè difisil ak kous mayetik la gen tandans fè saturation, devlope estrateji kontwòl pou amelyore pèfòmans febli jaden.
